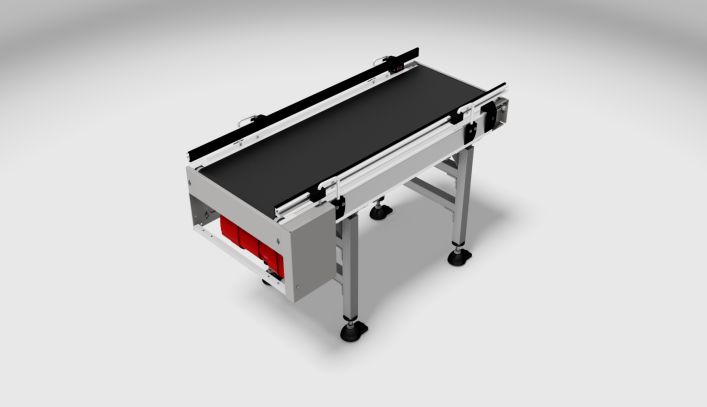

300.02 - Gurtförderer, horizontal, Kopfantrieb

individuell konfigurierbar

Next Materialnummer:
00-01-04-21-70
SKU:
300.02_99

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

Der next intralogistics Gurtförderer Typ 300.02 ist für den horizontalen Transport von Behältern, Kartonagen und anderen Ladungsträgern von bis zu 50 kg/m geeignet. Die Oberfläche des Fördergurts ist abhängig von den Produkteigenschaften und dem jeweiligen Anwendungsfall. Wahlweise kann die Gurtabtragung mit beschichteten Spanplatten oder Stahlblech erfolgen. Die Antriebsstation ist kopfseitig unterhalb des Förderers angeordnet, weswegen er nicht für den reversierbaren Betrieb ausgelegt ist. Bei einer minimalen Förderhöhe von 310 mm sind Geschwindigkeiten von 0,3 m/s bis 1,1 m/s möglich. Der next intralogistics Gurtförderer Typ 300.02 wird oftmals als Einschussband zum Eintakten in den bestehenden Förderbetrieb verwendet. Somit ist es auch möglich, Lücken zu ziehen und einen vorgegebenen Fördergutabstand zu erreichen.

300.01 Bild 1

Das Fördergut wird von dem Gurt und dessen Bewegung in Förderrichtung bewegt

300.01 Bild 2

Der Gurt läuft auf einer sogenannten Gurtabtragung (aus Holz oder Blech). Dadurch entsteht eine gleitende Abtragung, welche die Reibung des Gesamtsystems minimiert. Ein Getriebemotor treibt über die Antriebstrommel den Gurt an.

Gewichte Nutzlast (inkl. LHM) [kg/m] max. 50
zul. Gesamtgewicht [kg] max. 500
Dynamik Fördergeschwindigkeit [m/s] 0,3 - 1,1
Aktorik Antriebsleistung [kW] 0,37
Umgebung Temperaturbereich [°C] 5 - 40
Luftfeuchtigkeit [%] max. 80
Oberfläche Abdeckleiste hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb
Stahlteile galvanisch verzinkt
Aluminiumteile natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

300.02 Bild 3

Fördergutbreite (FGB)
abhängig von EL, maximal empfohlen 1000
Fördergutlänge (FGL)1 min. 200
Förderlänge (FL)2 800 / 1000 / 1200
Gesamtbreite mit Zubehör B + 17,5
Gesamtbreite (B) EL + 110
Einspannlänge (EL) 350 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Breite des Gurtes (BG) EL - 50
Förderhöhe (FH)2 min. 310
Förderrichtung (FR) nicht reversierbar
Stützenabstand (STA) max. 745
Einrückmaß der Stütze (X) Antriebsseite min. 300 min. 155
Umlenkrollendurchmesser (RD) 55
Antriebstrommeldurchmesser (AD) 55
Antriebsseite2
(Anordnung Übertrieb)
rechts oder links
Tragmittel (TM) Gurt

Abmessungen in mm, Standardausführung

1 abhängig von Umlenkrollendurchmesser
2 abhängig von Antriebstrommeldurchmesser (AD)

Lieferumfang gemäß Konfiguration

Horizontale Gurtförderer kommen zum Einsatz beim Takten oder dem Transport mit hoher Geschwindigkeit. Darüber hinaus werden sie für den Transport von Fördergut, dass zu klein ist fur Rollenförderer, eingesetzt.

Takten

Bestimmte Fördersituationen erfordern einen Abstand zwischen den einzelnen Fördergütern (z.B. beim Zusammenführen von Förderströmen oder dem Ausschleusen von Fördergut). Um dies zu realisieren kommen üblicherweise Taktbander (horizontale Gurtförderer) zum Einsatz. Diese beschleunigen das Fördergut und erzeugen somit Lücken im Fördergutstrom.

Lücken

Unter „Lücke ziehen“ versteht man das Erzeugen von Abständen zwischen den einzelnen Fördergütern. Fördertechnisch wird dies durch den Einsatz eines Gurtförderers erreicht.

Definierte Lücke ziehen

Unter „definierte Lücke ziehen“ versteht man das Erzeugen eines definierten Abstands zwischen zwei Fördergütern. Fördertechnisch wird dies durch den Einsatz zweier hintereinander angeordneter Gurtförderer erreicht.

Die Länge des Taktbandes ist abhängig von der Länge des Fördergutes und errechnet sich wie folgt:

FL        Förderlänge des Taktbandes
FGLmax maximale Fördergutlänge

Die ermittelte Länge des Taktbandes ist immer auf die nächste verfügbare Gerätelänge aufzurunden.

Auftakten / Puffern

Unter Auftakten versteht man das Puffern von Fördergut auf einem Gurtförderer. Der Gurtförderer läuft hierzu nicht kontinuierlich, sondern immer nur so lange, bis ein Fördergut vollständig aufgenommen ist. Er läuft erst wieder an, wenn das nächste Fördergut aufzunehmen ist. Dies hat zur Folge, dass die Fördergüter mit geringem Abstand auf dem Gurtförderer aufgereiht werden und der Förderer somit als Puffer dient (siehe Abbildung).

Der Puffer lasst sich je nach Bedarf auflösen und die gepufferten Fördergüter können einzeln (Einzelabzug) oder gemeinsam (Blockabzug) abgegeben werden.

Mit folgender Formel lässt sich die geometrische Pufferkapazität nPL des Gurtförderers berechnen:

     (abrunden)

FLGF   Förderlänge des Gutförderers
SLmax Stellplatzlänge

Das Gesamtgewicht der gepufferten Forderguter auf dem Forderer darf 500 kg nicht uberschreiten. Die gewichtsabhangige Pufferkapazitat nPM ergibt sich somit aus:


mmax maximales Gewicht pro Fordergut

Tatsachliche Pufferkapazitat nPGF

nPGF=nPL (wenn = nPL ≤ nPM)
nPGF=nPM (wenn = nPL ≥ nPM)
