310.11 - Rollenförderer Tangentialantrieb, Antrieb mit Flachriemen od. Keilriemen

individuell konfigurierbar

Next Materialnummer:
00-01-04-21-80
SKU:
310.11_99-1

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

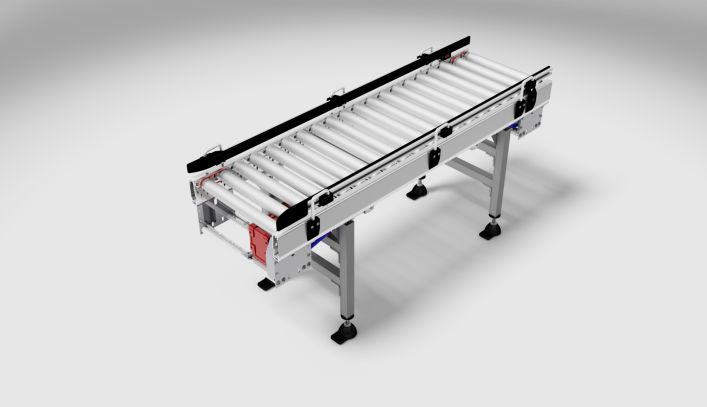

Der next intralogistics Rollenförderer Typ 310.11 ist für den Transport von Behältern und Kartons geeignet. Der Antrieb der Tragrollen erfolgt über einen Flachriemen, der mittels Andruckröllchen, von unten, an die Tragrollen angepresst wird und durch den Reibschluss jede Tragrolle einzeln antreibt.

310.01 Bild 1

Das Fördergut wird von den Rollen und durch deren Drehung in Förderrichtung transportiert.

310.01 Bild 2

Jede Rolle wird separat durch den Reibschluss des Flachriemens angetrieben.

Gewichte Nutzlast (inkl. LHM) [kg/m] max. 50
Dynamik Fördergeschwindigkeit [m/s] 0,3 - 1,0
Aktorik Antriebsleistung [kW] 0,37 - 0,55 (abhängig von Betriebsparametern)
Umgebung Temperaturbereich [°C] 5 - 40
Luftfeuchtigkeit [%] max. 80
Oberfläche Abdeckleiste hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb
Stahlteile galvanisch verzinkt
Aluminiumteile natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

310.01 Bild 3

Rollenteilung (T) 75 100
Fördergutbreite (FGB) abhängig von EL, maximal empfohlen 1000
Fördergutlänge (FGL) (nach Teilung) min. 225 min. 330
Förderlänge (FL) min. 975 / max. 19950 min. 1000 / max. 20000

Gesamtbreite (B) / mit Zubehör

EL + 60 / B + 35
Einspannlänge (EL) 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Förderhöhe (FH) min. 275
Förderrichtung (FR) nicht reversierbar
Stützenabstand (STA) max. 2500
Einrückmaß der Stütze (X) min. 250
Tragmittel (TM) Rollen (zylindrisch)
Rollendurchmesser (RD) 50

Antriebsseite
(Anordnung Antrieb)

rechts oder links

Abmessungen in mm, Standardausführung

Lieferumfang gemäß Konfiguration
