310.31 - Rollenförderer (400V) - Antrieb unter der Bahn

individuell konfigurierbar

Next Materialnummer:
00-01-04-19-54
SKU:
310.31_99

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

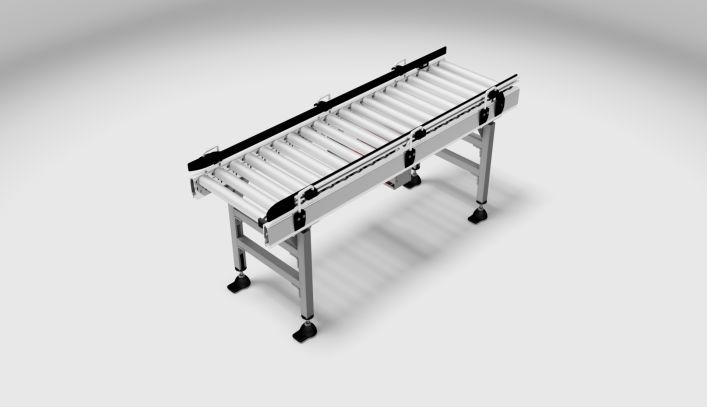

Der next Rollenförderer Typ 310.31 ist für den Transport von Behältern und Kartons geeignet. Der Antrieb der Tragrollen erfolgt über Drehstromgetriebemotoren, die unter der Bahn angebracht sind und ihre Drehbewegung über Keilrippenriemen an zwei darüber liegende Tragrollen weitergeben. Von da aus wird die Bewegung von Rolle zu Rolle weitergegeben.

310.31 Bild 1

Das Fördergut wird von den Rollen und durch deren Drehung in Förderrichtung bewegt.

310.31 Bild 2

Jede Rolle ist mit der nächsten über einen Poly-V-Riemen verbunden, wodurch diese angetrieben werden. Ein Motor treibt je eine Sektion an.

Gewichte Nutzlast (inkl. LHM) [kg/m] max. 50
Dynamik Fördergeschwindigkeit [m/s] 0,3 - 1,0
Aktorik Antriebsleistung je Antrieb [kW] 0,09 - 0,37 (abhängig von Betriebsparametern)
Umgebung Temperaturbereich [°C] 5 - 40
Luftfeuchtigkeit [%] max. 80
Oberfläche Abdeckleiste hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb
Stahlteile galvanisch verzinkt
Aluminiumteile natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

310.31 Bild 3

Rollenteilung (T) 55 82,5 110
Förderlänge (FL) min. 220
Fördergutlänge (FGL) min. 165 min. 247,5 min. 330
Fördergutbreite (FGB) abhängig von EL, maximal empfohlen 1000
Gesamtbreite (B) / mit Zubehör EL + 60 / B + 35
Einspannlänge (EL) 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Förderhöhe (FH) min. 240
Förderrichtung (FR) reversierbar
Stützenabstand (STA) max. 2500
Einrückmaß der Stütze (X) min. 250
Tragmittel (TM) Rollen (zylindrisch)
Rollendurchmesser (RD) 50
Antriebsseite
(Anordnung Antrieb)
rechts oder links

Abmessungen in mm, Standardausführung

Lieferumfang gemäß Konfiguration
