310.32 - Rollenförderer Rolle zu Rolle, Übertrieb
individuell konfigurierbar
Downloads:
Folgende Downloads stehen für dieses Produkt zur Verfügung:
![]() |
Datenblatt | |
![]() |
2D-CAD Layout | |
![]() |
3D-CAD Layout |

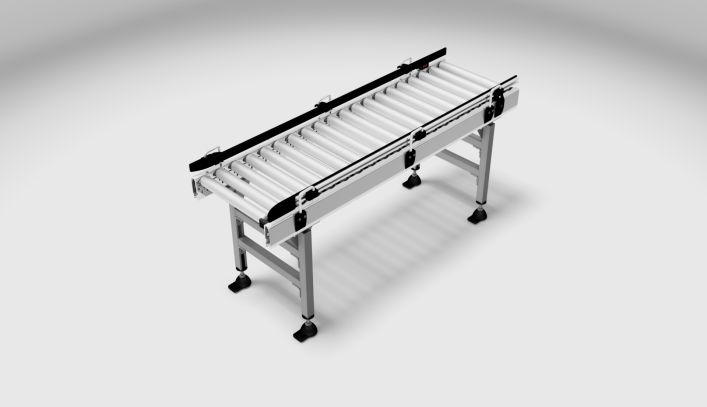

Der next Rollenförderer Typ 310.32 ist für den Transport von Behältern und Kartons geeignet. Der Antrieb der Tragrollen erfolgt mittels Übertrieb durch einen umliegenden Förderer.
![310.32 Bild 1](https://next-intralogistics.de/media/wysiwyg/310_32_99/01.png)
Das Fördergut wird von den Rollen und deren Drehung in Förderrichtung bewegt. Jede Rolle ist mit der nächsten über einen Poly-V- oder Rundriemen verbunden, wodurch diese angetrieben werden.
![310.32 Bild 2](https://next-intralogistics.de/media/wysiwyg/310_32_99/02.png)
Der Antrieb erfolgt über den Förderer vor oder nach dem Rollenförderer.
Gewichte |
Nutzlast (inkl. LHM) [kg/m] |
max. 50 (Poly-V) |
max. 35 (Rundriemen) |
Dynamik |
Fördergeschwindigkeit [m/s] |
abhängig von antreibende Förderer |
|
Aktorik |
Antriebsleistung [kW] |
abhängig von antreibende Förderer |
|
Umgebung |
Temperaturbereich [°C] |
5 - 40 |
|
Luftfeuchtigkeit [%] |
max. 80 |
||
Oberfläche |
Abdeckleiste |
hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb |
|
Stahlteile |
galvanisch verzinkt |
||
Aluminiumteile |
natur |
Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage
Rollenteilung (T) |
55 |
82,5 |
110 |
Förderlänge (FL) |
min. 110 |
||
Fördergutlänge (FGL) |
min. 165 |
min. 247,5 |
min. 330 |
Fördergutbreite (FGB) |
abhängig von EL, maximal empfohlen 1000 |
||
Gesamtbreite (B) / mit Zubehör |
EL + 60 / B + 35 |
||
Einspannlänge (EL) |
356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050 |
||
Förderhöhe (FH) |
min. 175 |
||
Förderrichtung (FR) |
reversierbar |
||
Stützenabstand (STA) |
max. 2500 |
||
Einrückmaß der Stütze (X) |
min. 250 |
||
Tragmittel (TM) |
Rollen (zylindrisch) |
||
Rollendurchmesser (RD) |
50 |
||
Antriebsseite |
rechts oder links |
Lieferumfang gemäß Konfiguration |
