311.12 - Schrägrollenförderer Rolle zu Rolle, Antrieb unter der Bahn
individuell konfigurierbar
Downloads:
Folgende Downloads stehen für dieses Produkt zur Verfügung:
 |
Datenblatt | |
 |
2D-CAD Layout | |
 |
3D-CAD Layout |

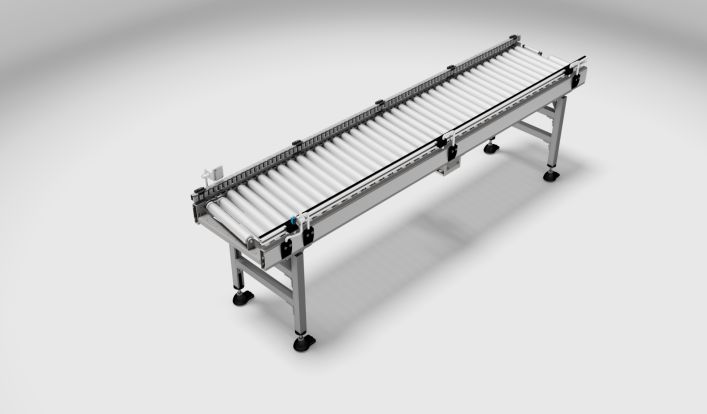

Der next intralogistics Schrägrollenförderer Typ 311.12 ist für den Transport von Behältern und Kartons geeignet. Es wird ein Ausrichten des Fördergutes am Bahnrand erreicht. Der Antrieb wird rechts bzw. links unter der Bahn angeordnet.
1) Das Fördergut wird von den Rollen und durch deren Drehung in Förderrichtung bewegt.
2) Jede Rolle ist mit der nächsten über einen Poly-V-Riemen verbunden, wodurch diese angetrieben werden. Eine Motorrolle treibt je eine Sektion an.
3) Die Schrägstellung der Rollen bewirkt eine Bewegung des Fördergutes über die Mitte des Förderers hin zur Seitenführung.
4) Am Ende des Schrägrollenförderers ist das Fördergut in einer definierten Position.
| Gewichte | Nutzlast (inkl. LHM) [kg/m] | max. 50 |
| Dynamik | Fördergeschwindigkeit [m/s] | 0,3 - 1,0 |
| Aktorik | Antriebsleistung [kW] | 0,09 - 0,37 (abhängig von Betriebsparametern) |
| Umgebung | Temperaturbereich [°C] | 5 - 40 |
| Luftfeuchtigkeit [%] | max. 80 | |
| Oberfläche | Abdeckleiste | hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb |
| Stahlteile | galvanisch verzinkt | |
| Aluminiumteile | natur |
Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage
| Rollenteilung (T) | 62,5 |
| Förderwinkel (FW) [°] | 6,5 |
| Fördergutbreite (FGB) | abhängig von EL, maximal empfohlen 1000 |
| Fördergutlänge (FGL) | min. 187,5 |
| Förderlänge (FL)1 | 875 / 2500 |
| Gesamtbreite (B) / mit Zubehör | EL + 60 / B + 35 |
| Einspannlänge (EL) | 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050 |
| Förderhöhe (FH) | min. 275 |
| Förderrichtung (FR) | nicht reversierbar |
| Stützenabstand (STA) | max. 2000 |
| Einrückmaß der Stütze (X) | min. 250 |
| Tragmittel (TM) | Rollen (zylindrisch) |
| Rollendurchmesser (RD) | 50 |
Abmessungen in mm, Standardausführung
1abhängig Fördergutlänge
| Lieferumfang gemäß Konfiguration |
Schrägrollenförderer kommen zum Einsatz, wenn der Prozess eine Ausrichtung des Fördergutes zum Rand der Förderbahn hin erfordert, wie z.B. beim Etikettieren, Scannen oder dem Ausschleusen mit hohem Durchsatz.
Mindestförderlänge Schrägrollenförderer
Um eine ordnungsgemäße Ausrichtung des Fördergutes zu gewährleisten, ist die Mindestförderlänge des Schrägrollenförderers zu ermitteln. Diese ist maßgeblich von den Abmaßen des Fördergutes abhängig.
Die minimale Förderlänge errechnet sich wie folgt:
Daruber hinaus ist darauf zu achten, dass der Schrägrollenförderer nicht länger als nötig ausgeführt wird, da es ansonsten zu einer erhöhten Reibung zwischen Seitenführung und Fördergut kommt. Die Schrägrollenförderermodule sind in den Förderlängen 875 mm und 2500 mm verfügbar.
Einspannlänge EL = 450 mm
Fördergutbreite des kleinsten Fördergutes FGBmin = 300 mm
Fördergutlänge des kleinsten Fördergutes FGLmin = 400 mm
Förderwinkel FW = 6,5°
Somit ergibt sich für FLmin = 1717 mm
Es empfiehlt sich somit, zwei Schrägrollenförderermodule mit einer Förderlänge von jeweils 875 mm hintereinander zu verwenden.
