312.12 - Zentrierförderer (400V) - Antrieb unter der Bahn

individuell konfigurierbar

Next Materialnummer:
00-01-06-39-96
SKU:
312.12_99

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

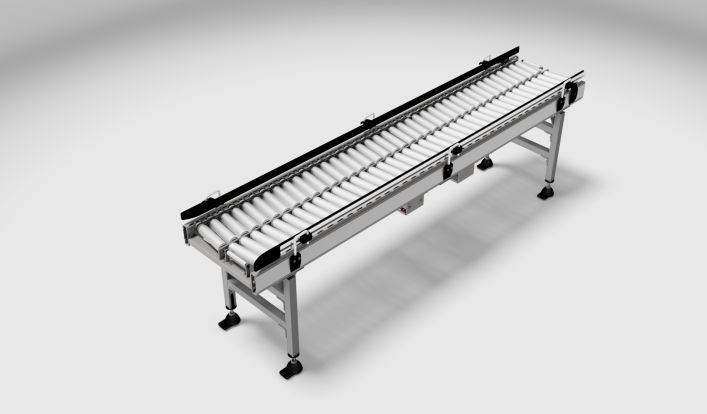

Der next intralogistics Zentrierrollenförderer Typ 312.12 ist für den Transport von Behältern und Kartons geeignet. Es wird ein Zentrieren des Fördergutes in der Bahnmitte erreicht.
Die Antriebsstation wird rechts bzw. links unter der Bahn angeordnet.

312.12 Bild 1

1) Das Fördergut wird von den Rollen und durch deren Drehung in Förderrichtung bewegt.

312.12 Bild 2

2) Jede Rolle ist mit der nächsten über einen Poly-V-Riemen verbunden, wodurch diese angetrieben werden. Jede Seite des Förderers benötigt einen eigenen 400-V-Antrieb.

312.12 Bild 3

3) Die Schrägstellung der Rollen bewirkt ein Zentrieren des Fördergutes in der Mitte des Förderers.

312.12 Bild 4

4) Am Ende des Schrägrollenförderers ist das Fördergut in einer definierten Position.

Gewichte Nutzlast (inkl. LHM) [kg/m] max. 50
Dynamik Fördergeschwindigkeit [m/s] 0,3 - 1,0
Aktorik Antriebsleistung je Antrieb [kW] 0,09 - 0,37 (abhängig von Betriebsparametern)
Umgebung Temperaturbereich [°C] 5 - 40
Luftfeuchtigkeit [%] max. 80
Oberfläche Abdeckleiste hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb
Stahlteile galvanisch verzinkt
Aluminiumteile natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

312.12 Bild 5

Rollenteilung (T) 62,5
Förderwinkel (FW) [°] 6,5
Fördergutbreite (FGB) abhängig von EL, maximal empfohlen 1000
Fördergutlänge (FGL) min. 187,5
Förderlänge (FL)1 875 / 2500
Gesamtbreite (B) / mit Zubehör EL + 60 / B + 35
Einspannlänge (EL) 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Förderhöhe (FH) min. 275
Förderrichtung (FR) nicht reversierbar
Stützenabstand (STA) max. 2000
Einrückmaß der Stütze (X) min. 250
Tragmittel (TM) Rollen (zylindrisch)
Rollendurchmesser (RD) 50

Abmessungen in mm, Standardausführung
1abhängig Fördergutlänge

Lieferumfang gemäß Konfiguration

Zentrierrollenförderer kommen zum Einsatz, wenn der Prozess eine Ausrichtung des Fördergutes zur Mitte der Förderbahn hin erfordert, wie z.B. beim Etikettieren, Scannen oder Umreifen.

Die minimale Förderlänge errechnet sich wie folgt:

FLmin    minimal benötigte Förderlänge
EL         Einspannlänge
FGBmin minimale Fördergutbreite
FW        Förderwinkel (Schrägstellung der Rollen)
FGLmin  minimale Fördergutlänge

Die Zentrierrollenfördermodule sind in den Förderlängen 875 mm und 2500 mm verfügbar.

Einspannlänge EL = 450 mm
Fördergutbreite des kleinsten Fördergutes FGBmin = 300 mm
Fördergutlänge des kleinsten Fördergutes FGLmin = 400 mm
Förderwinkel FW = 6,5°
Somit ergibt sich für FLmin = 1059 mm

Es empfiehlt sich somit, zwei Schragrollenfordermodul mit einer Forderlange von jeweils 875 mm hintereinander zu verwenden.
