314.34 - Rollenkurve Rolle zu Rolle, Übertrieb

individuell konfigurierbar

Next Materialnummer:
00-01-04-11-37
SKU:
314.34_99

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

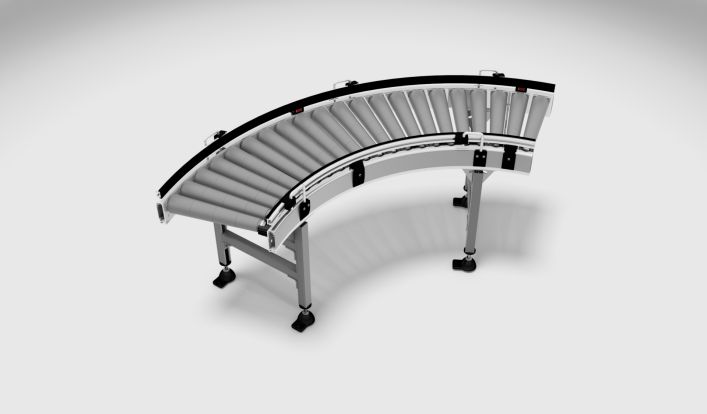

Die next intralogistics Rollenkurve Typ 314.34 ist geeignet für den Transport von Behältern, Kartons und anderen Ladungsträgern. Die Rollenkurve kann in den Winkeln von 30°, 45° und 60° geliefert werden. Der Antrieb erfolgt mittels Übertrieb durch einen umliegenden Förderer.

314.34 Bild 1

1) Das Fördergut wird von den Rollen und deren Drehung in Förderrichtung bewegt. Jede Rolle ist mit der nächsten über einen Poly-V- oder Rundriemen verbunden, wodurch diese angetrieben werden.

314.34 Bild 2

2) Der Antrieb erfolgt über den Förderer vor oder nach der Kurve. Das Fördergut erreicht eine Richtungsänderung.

Gewichte Nutzlast (inkl. LHM) je Stellplatz [kg] max. 50 (Poly V) max. 35 (Rundriemen)
Dynamik Fördergeschwindigkeit [m/s] abhängig vom antreibenden Förderer
Aktorik Antriebsleistung [kW] abhängig vom antreibenden Förderer
Umgebung Temperaturbereich [°C] 5 - 40
Luftfeuchtigkeit [%] max. 80
Oberfläche Abdeckleiste hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb
Stahlteile galvanisch verzinkt
Aluminiumteile natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

300.01 Bild 2
Rollenteilung Kurve (T) 62,5
Kurvenwinkel (KW) [°] 30 45 60
Fördergutbreite (FGB) abhängig von EL, maximal empfohlen 1000
Fördergutlänge (FGL) min. 187,5
Modullänge (Lx) (Ri=600) 285+sin(30)*B  405+sin(45)*B   495+sin(60)*BL
Modulbreite (Ly) (Ri=600) 140+EL 230+EL 345+EL
Modullänge (Lx) (Ri=850) 410+sin(30)*B 580+sin(45)*B 710+sin(60)*BL
Modulbreite (Ly) (Ri=850) 170+EL 300+EL 470+EL
Gesamtbreite (B) EL + 60
Einspannlänge (EL) 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Kurvenradius innen (Ri) 600 (nur Rundriemen) 850
Kurvenradius außen (Ra) Ri+EL
Förderhöhe (FH) min. 175
Förderrichtung (FR) reversierbar
Tragmittel (TM) Rollen (konisch)
Rollendurchmesser (RD) 54 (Ri) 80 (Ra)
Antriebsseite (Anordnung Übertrieb) am Innenradius

Abmessungen in mm, Standardausführung

Lieferumfang gemäß Konfiguration

Fördern in Kurven mit Staudruck

In Kurven sollte Stauen mit Staudruck vermieden werden, da die Staudruckkraft in Kurven nach außen wirkt und das Fördergut über den Außenrand des Förderers drückt. Dies kann zu Beschädigungen am Transportgut und ggf. zur Gefährdung von Personen führen.

Der Staudruck lässt sich durch den Einsatz von staudrucklosen Fördermodulen verringern.
