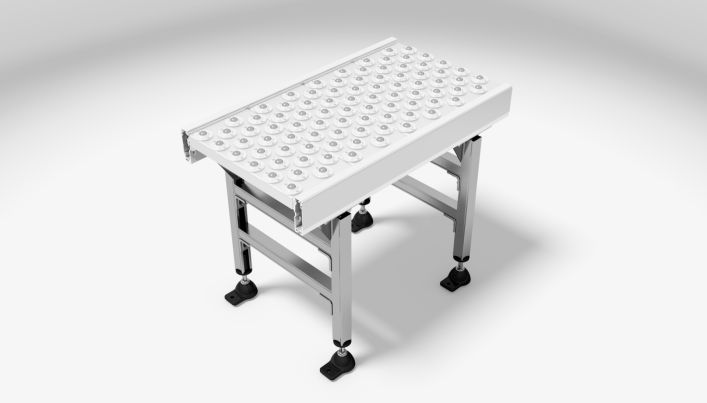

332.01 - Kugelrollentisch

individuell konfigurierbar

Next Materialnummer:
00-01-04-22-19
SKU:
332.01_99

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

Der next intralogistics Kugelrollentisch Typ 332.01 ist geeignet für den manuellen Transport von Behältern, Kartons und anderen Ladungsträgern. Außerdem kann dieser genutzt werden, um das Fördergut in verschiedene Richtungen zu verschieben.

332.01 Bild 1

Der Kugelrollentisch funktioniert ohne Antrieb. Ein Behälter oder Karton wird aus dem Transportfluss auf den Kugelrollentisch ausgeschleust z. B. an einen Arbeitsplatz.

332.01 Bild 2

Der Mitarbeiter schiebt den Behälter bzw. den Karton weiter an den nächsten Arbeitsplatz und vermeidet dadurch das Anheben des Förderguts.

332.01 Bild 3

Der Antrieb der Röllchen erfolgt durch die leichte Neigung. Das Fördergut wird vom Mitarbeiter zurück in den Transportfluss geschoben.

Gewichte

Nutzlast (inkl. LHM) je Stellplatz [kg]

max. 50

Umgebung

Temperaturbereich [°C]

5 - 40

Luftfeuchtigkeit [%]

max. 80

Oberfläche

Abdeckleiste

hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb

Stahlteile

galvanisch verzinkt

Aluminiumteile

natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

332.01 Bild 4

Geometrie

Rollenteilung in Förderrichtung (T1)

55

82,5

Rollenteilung in Förderbreite (T2)

68

100

Fördergutbreite

abhängig von EL, maximal empfohlen 1000

Fördergutlänge

min. 165

min. 247,5

Segmentlänge (SL)

220 / 440

330 / 660

Förderlänge (FL)

unbegrenzt

Gesamtbreite (B)

EL + 60

Einspannlänge (EL)

356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050

Förderhöhe (FH)

min. 135

Förderrichtung

reversierbar

Stützenabstand (STA)

max. 2500

Einrückmaß der Stütze (X)

min. 115

Tragmittel

Kugelrollen

Kugeldurchmesser (KD)

25

Abmessungen in mm, Standardausführung

Lieferumfang gemäß Konfiguration
