332.10 - Allseitenrollentisch
individuell konfigurierbar
Downloads:
Folgende Downloads stehen für dieses Produkt zur Verfügung:
 |
Datenblatt | |
 |
2D-CAD Layout | |
 |
3D-CAD Layout |

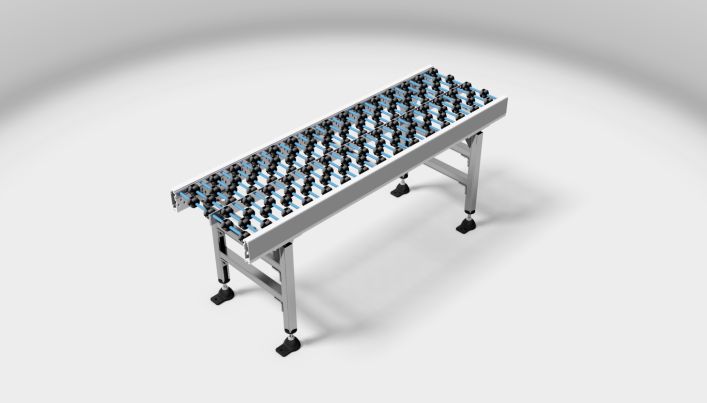

Der next intralogistics Allseitrollentisch Typ 332.10 ist geeignet für den manuellen Transport von Behältern, Kartons und anderen Ladungsträgern. Außerdem kann dieser genutzt werden, um das Fördergut omnidirektional zu verschieben.
Der Allseitrollentisch funktioniert ohne Antrieb. Ein Behälter oder Karton wird aus dem Transportfluss auf den Allseitrollentisch ausgeschleust z. B. an einen Arbeitsplatz.
Der Mitarbeiter schiebt den Behälter bzw. den Karton weiter an den nächsten Arbeitsplatz und vermeidet dadurch das Anheben des Förderguts.
Das Fördergut wird vom Mitarbeiter zurück in den Transportfluss geschoben.
|
Gewichte |
Nutzlast (inkl. LHM) je Stellplatz [kg/m] |
max. 50 |
|
Umgebung |
Temperaturbereich [°C] |
5 - 40 |
|
Luftfeuchtigkeit [%] |
max. 80 |
|
|
Oberfläche |
Abdeckleiste |
hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb |
|
Stahlteile |
galvanisch verzinkt |
|
|
Aluminiumteile |
natur |
Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage
|
Geometrie |
Rollenteilung in Förderrichtung (T1) |
55 |
82,5 |
||||||
|
Rollenteilung in Förderbreite (T2)1 |
86 |
110 |
89,5 |
106 |
91,5 |
104 |
93 |
103 |
|
|
Fördergutbreite |
abhängig von EL, maximal empfohlen 1000 |
||||||||
|
Fördergutlänge2 |
min. 165 |
min. 247,5 |
|||||||
|
Förderlänge (FL) |
unbegrenzt |
||||||||
|
Gesamtbreite (B) |
EL + 60 |
||||||||
|
Einspannlänge (EL) |
356 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
|
|
Förderhöhe (FH) |
min. 135 |
||||||||
|
Förderrichtung |
reversierbar |
||||||||
|
Stützenabstand (STA) |
max. 2500 |
||||||||
|
Einrückmaß der Stütze (X) |
min. 115 |
||||||||
|
Tragmittel |
Allseitenröllchen (omnidirektional) |
||||||||
|
Röllchendurchmesser (RD) |
48 |
||||||||
Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage
| Lieferumfang gemäß Konfiguration |
