356.10 - Röllchenweiche motorisch mit ein / zwei Abgängen (24V) - Antrieb über Motorrollen

individuell konfigurierbar

Next Materialnummer:
00-01-04-22-91
SKU:
356.10_99

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

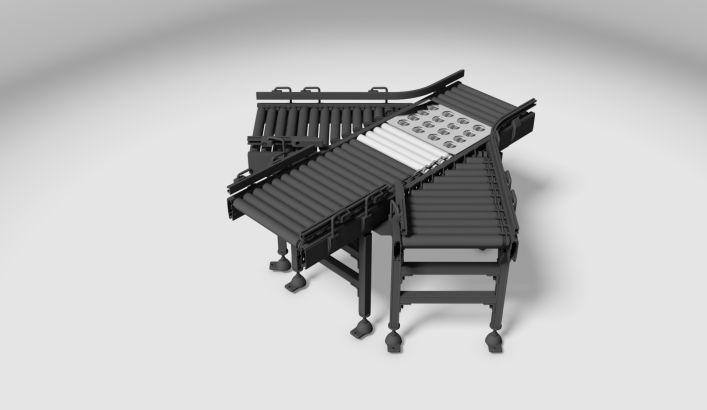

Die next Röllchenweiche Typ 356.10 ist für den optional ausschleusenden Transport von Behältern, Kartonagen und anderen Ladungsträgern bis zu 50 kg geeignet. Wahlweise kann die Röllchenweiche in unterschiedlichen Winkelstellungen ein- oder beidseitig ausschleusen (30° - 50°). Der Antrieb der Röllchen ist für den reversierbaren Betrieb ausgelegt. Das Schwenken in die Winkelstellung ist durch den Schrittmotor über einen Exzenter am Hebelmodul defi niert. Bei einer minimalen Förderhöhe von 235 mm sind Geschwindigkeiten von 0,1 m/s bis 1 m/s möglich. Abhängig von Einspannlänge und Förderlänge werden mehrere Motorrollen für den Antrieb der Röllchen eingesetzt.

356.10 Bild 1
356.10 Bild 2
356.10 Bild 3
356.10 Bild 4

Das Fördergut wird von den Röllchen und deren Drehung in Förderrichtung bewegt. Dabei werden die Röllchen bis zu einer Einspannlänge von 650mm leicht angehoben.

Die Bewegung der Röllchen ermöglicht ein Umlenken des Fördergutes in einem Winkel von 30° bis 50°. Die Richtungsänderung führt zu einem Ausschleusen des Fördergutes. Es kann in Förderrichtung einseitig (links oder rechts) ausgeschleust werden.

Gewichte Nutzlast (inkl. LHM) je Stellplatz [kg] max. 50 (Poly V) max. 35 (Rundriemen)
Dynamik Fördergeschwindigkeit [m/s] 0,1 - 1,0
Schwenkzeit [s] 0,35
Aktorik Antriebsleistung [kW] 0,05
Antriebsleistung je Röllchenstrang [kW] 0,05
Antriebsleistung Schwenken [kW] 0,1
Umgebung Temperaturbereich [°C] 5 - 40
Luftfeuchtigkeit [%] max. 80
Oberfläche Abdeckleiste hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb
Stahlteile galvanisch verzinkt / sendzimir verzinkt
Aluminiumteile natur

Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage

356.10 Bild 5

Geometrie Rollenteilung (T) 55
Röllchenteilung (RT) 75
Fördergutbreite abhängig von EL, maximal empfohlen 1000
Fördergutlänge min. 225
Stranganzahl 2 3 4 5 6
Förderlänge (FL) 385 495 550 605 715
Gesamtbreite (B) EL + 60
Gesamtbreite mit Zubehör B + 35
Einspannlänge (EL) 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Förderhöhe (FH) min. 235
Förderrichtung reversierbar
Tragmittel Röllchen / Rollen (zylindrisch)
Rollendurchmesser (RD) 50
Röllchendurchmesser (RÖD) 50
Förderwinkel (α) [°] 30 / 35 / 45 / 50

Abmessungen in mm, Standardausführung

Lieferumfang gemäß Konfiguration

Röllchenweichen ermöglichen eine hoch dynamische Ausschleusung von Fördergut in einem Winkel von 30° bzw. 50° zur Förderrichtung. Das Fördergut behält hierbei seine Orientierung bzgl. der Förderrichtung. Röllchenweichen sind mit zwei bis sechs Röllchensträngen verfügbar. Die Anzahl der Röllchenstränge und die Wahl des Förderwinkels richten sich hierbei nach Fördergut, Gewichtsverteilung und Fördergeschwindigkeit.

Gleichmäßige Beladung 2 Stränge

Ungleichmäßige Verteilung / großes Fördergut 6 Stränge

Bei Fragen zur Dimensionierung steht Ihnen der next intralogistics Anwendungssupport gerne zur Verfügung.
