367.30 - Durchgangsstück mit Rollenförderer, Antrieb über Motorrolle (Rolle zu Rolle)

inkl. FlexConveyor Steuerung

SKU:
367.30_00

Downloads:

Folgende Downloads stehen für dieses Produkt zur Verfügung:

PDF icon Datenblatt
DWG icon 2D-CAD Layout
ZIP icon 3D-CAD Layout

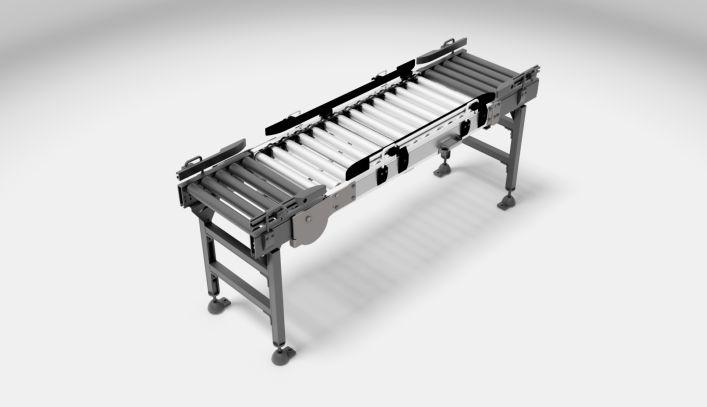

Das next Durchgangsstück mit Rollenförderer Typ 367.30 ist geeignet für den Transport von Behältern, Kartons und anderen Ladungsträgern. Der Antrieb erfolgt über Motorrollen. Der Klappmechanismus ermöglicht einen Durchgang für Personen bzw. für Flurförderzeuge, welcher außerdem z. B. als Fluchtweg genutzt werden kann. Dank Gasdruckfedern ist ein leichtes Öffnen bzw. Schließen des Klappmechanismus möglich.

367 30 Bild 1

Das Fördergut wird von den Rollen und deren Drehung in Förderrichtung bewegt. Jede Rolle ist mit der nächsten über einen Poly-V- oder Rundriemen verbunden, wodurch diese angetrieben werden. Eine Motorrolle treibt je eine Sektion an.

367 30 Bild 2

Bei Betätigen des manuellen Klappmechanismus werden automatisch die Förderer vor dem Durchgangsstück gestoppt. Dadurch hält das Fördergut vor dem Durchgangsstück, solange dieses geöffnet ist.

367 30 Bild 3

Nach dem vollständigen Schließen kann der Fördervorgang über das Durchgangsstück fortgesetzt werden.

Gewichte

Nutzlast (inkl. LHM) je Stellplatz [kg]

max. 50 (Poly V)

max. 35 (Rundriemen)

Dynamik

Fördergeschwindigkeit [m/s]

0,1 - 1,0

Aktorik

Antriebsleistung [kW]

0,05

Umgebung

Temperaturbereich [°C]

5 - 40

Luftfeuchtigkeit [%]

max. 80

Oberfläche

Abdeckleiste

hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb

Stahlteile

galvanisch verzinkt

Aluminiumteile

natur

Abmessungen in mm, Standardausführung - Spezialmaschinen auf Anfrage

Bild 4 367.30

Geometrie Rollenteilung (T) 55 82,5
Fördergutbreite abhängig von EL, maximal empfohlen 1000
Fördergutlänge min. 165 min. 247,5
Förderlänge (FL) 1155
Gesamtbreite (B) EL + 155
Lichte Durchgangsbreite 1025
Öffnungswinkel (α) [°] 92°
Einspannlänge (EL) 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050
Förderhöhe (FH) min. 260
Förderrichtung (FR) reversibel
Tragmittel (TM) Rollen (zylindrisch)
Rollendurchmesser (RD) 50
Antriebsseite (Anordnung Antrieb) rechts oder links

Abmessungen in mm, Standardausführung - Spezialmaschinene auf Anfrage

Nr. Artikel Anzahl
1 357.01 - Hubumsetzer mit Parallelhub (24V) über eine Bahn (einseitig) 1
2 FlexConveyor Steuerung 1
3 Sensorikset 1
4 Abdeckleistenset 1
5 Seitenführungsset 1

Das Durchgangsstück ermöglicht einen Durchgang fur Personen bzw. fur Flurförderzeuge, welcher auserdem z.B. als Fluchtweg genutzt werden kann. Durchgangstücke kommen normalerweise bei niedriger Passierfrequenz zum Einsatz. Alternativen fur höhere Passierfrequenzen sind Überstiege. Fur die Planung ist zu beachten, dass der Fördergutstrom zum Stillstand kommt und dies Auswirkungen auf die vor- und nachgelagerten Prozesse hat, wenn das Durchgangsstück geöffnet wird.

Das Durchgangsstück ist so einzusetzen, dass es in Förderrichtung schließt (siehe Abbildung).

Verwendung als Fluchtweg

Beim Einsatz des Durchgangsstücks als Fluchtweg ist die lichte Durchgangsbreite zu berücksichtigen, da diese maßgeblich die maximale Personenanzahl pro Fluchtweg begrenzt. Die lichte Durchgangsbreite ist folgender Tabelle zu entnehmen.

Wird aufgrund einer groseren Personenanzahl oder fur Flurförderfahrzeuge ein größerer Durchgang benötigt, kann das Durchgangsstück als „doppeltes Durchgangsstück“ mit Schwenkstutze ausgeführt werden. Es ergibt sich somit eine maximale lichte Durchgangsbreite (Weite) von >1800 mm. Gemäß „Technische Regel fur Arbeitsstätten ASR A2.3 (Stand August 2007)“ ergibt sich somit ein Fluchtweg, der fur maximal 300 Personen geeignet ist (siehe Tabelle oben).

Bei der Verwendung als Fluchtweg ist darüber hinaus zu beachten, dass sich Fördergut auf dem Förderer befinden kann.
