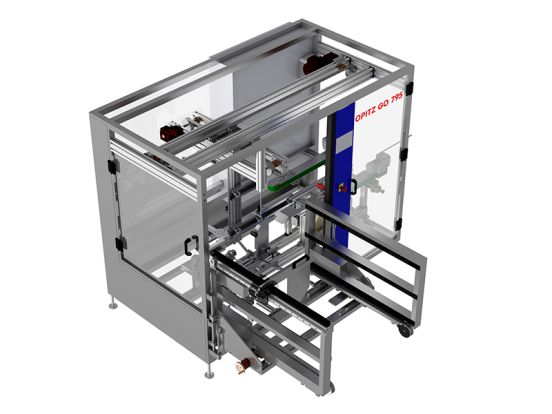

Faltkisten-Aufrichter OPITZ GO 795 HL

Bodenverschluss mit Heissleim





Preis auf Anfrage
Hersteller
Opitz
SKU:
ZL_00113_03

Faltkistenaufrichter OPITZ GO 795 HL - Optimal für den Versand

Automatisches Aufrichten bietet Ihnen viele Vorteile: Es ist exakt, schnell, wirtschaftlich und schonend für die Faltkiste und deren
Inhalt. Eine korrekt aufgerichtete Faltkiste ist präzise in der Form. Sie bietet dadurch beste Voraussetzungen für eine automatische
Weiterverarbeitung, z.B. Packen, Verschließen, Fördern, Palettieren und weitere logistische Versandtätigkeiten.

Downloads:

Folgende Downloads stehen für dieses Zubehör zur Verfügung:

PDF icon Broschüre

Automatisches Bereitstellen von Faltkisten

Einfache Integration

Der GO 795 löst das manuelle Aufrichten von Faltkisten ab. Die Aufrichter zeichnen sich aus durch kompakte Bauweise, einfache Integration in den Produktionsablauf und problemlose Technik. Der Aufrichter ist leicht zu überwachen und zu bedienen und lässt sich einfach auf andere Formate umstellen. Er besitzt einen großen Verarbeitungsbereich und kann mit marktüblichen Verschlusssystemen (Verschlussart nach Wunsch) kombiniert werden. Der im Magazin stehende Zuschnitt wird durch Vakuumsauger entnommen und rechtwinklig aufgefaltet. Die Magazinausführung erlaubt ein bedienerfreundliches Handling ohne Stillstand. Die Bodeninnen- und Außenklappen werden pneumatisch eingefaltet.Große Wartungstüren aus Macrolon ermöglichen eine gute Übersicht und bequeme Reinigung. Die Standardausführung in schwerer Rohrrahmenkonstruktion ist grundiert und lackiert, auf Wunsch kann der Aufrichter in Edelstahlausführung geliefert werden.

Vollautomatisches Aufrichten

Der Endverpackungsprozess beginnt mit dem Zuführen von flachen Wellpappzuschnitten. Die Kartons müssen zügig, dabei schonend und mit möglichst geringem Personaleinsatz für den Endverpackungsprozess bereitgestellt werden. Ein leistungsstarker Karton-Aufrichter für zugeschnittene Wellpappen verschiedenster FEFCO-Typen. Dank der Automatisierung und der Steuerung wird das Aufrichten beschleunigt und die Qualität der Faltkisten ist durchgehend gesichert.

Modularer Aufbau

Faltkisten-Aufrichter von OPITZ sind modular aufgebaut. Er kann einzeln oder als Teil einer kompletten Endverpackungslinie eingesetzt werden. Das Modul kann Flachmagazine für die Pappen und ein Bodenverschlusssystem integrieren. Sie gewährleisten ein Höchstmaß an Betriebssicherheit.

Bodenverschluss mit Heissleim - Wenn die Stabilität zählt

Der Verschluss des Kistenbodens mit Heissleim sorgt für eine hohe Stabilität des Verschlusses und ist die erste Wahl wenn höhere Verpackungsgewichte zu erwarten sind. Ein einfaches Handling runden diese Maschinenausführung ab.

Ihre Vorteile

  • voll- oder halbautomatisiertes Aufrichten
  • Bereitstellung verschiedener Kartongrößen
  • reduzierter Personaleinsatz
  • Wartungsfreundlichkeit

Systembeschreibung

Das Maschinengerüst besteht aus einer stabilen, lackierten Schweißrahmenkonstruktion. Eine Vakuumsaugerplatte entnimmt den Planozuschnitt der Faltkiste aus dem Magazin und richtet diesen parallel auf. Anschließend werden die Bodenklappen mittels Klebeband in der Maschine verklebt, sodass der Karton gefördert und später befüllt werden kann. Die Bedienung / Formatzustellung der Maschine erfolgt über ein leicht zu handelndes Touch-Panel der Marke VIPA. Alternativ können wir hierzu die SPS-Steuerung in Ausführung Siemens anbieten.

Faltkistenausführung Wellpappfaltkisten nach FEFCO 0200 oder FEFCO 0201 mit zusammenstoßenden Boden- und Deckelklappen
Verarbeitungsbereich ((LxBxH)

min.: 200mm x 140 mm x 180 mm

max.: 600mm x 500 mm x 500 mm

Verschlusstechnik

Bodenverschluss Heissleim

Leistung

ca. 600 - 720 Faltkisten / Stunde

Abhängig von der Qualität und Ausführung der Faltkisten

Klebeband

Breite max.: 60 - 80 mm

Laschenlänge: 50 - 80 mm

Rollenkern-Ø: 70 mm

Rollen-Ø max.: 400 mm

Auslaufhöhe 700 +/- 50 mm einstellbar
Umrüstzeit ca. 5 Minuten
Magazinaufnahme min. 120 - 150 Stk. je nach Dicke des Planos
Gewicht ca. 900 kg
Maschinenabmessung ca. 2800 x 2500 x 2300 mm
Elektroanschluss 400 V, 3 Ph, SL + N, 50 Hz
Anschlussleistung ca. 2,1 kW
Luftanschluss 6 Bar
Lackierung

Rahmen nach Kundenvorgabe in RAL

Verkleidungsteile in RAL und/ oder Makrolon

Maschinenkomponenten Marken: Siemens, Phönix, EATON, SEW, Festo, PILZ, Sick, Lapp, Rittal, Piab oder gleichwertig

Für die Montage & Inbetriebnahme kann ein Service Techniker von OPITZ notwendig sein. Diese Dienstleistung finden Sie unten bei "Zugehörige Produkte".
