313.11 - Rollermerge (24V) - Antrieb über Motorrolle
inkl. FlexConveyor Steuerung
Downloads:
Folgende Downloads stehen für dieses Produkt zur Verfügung:
 |
Datenblatt | |
 |
2D-CAD Layout | |
 |
3D-CAD Layout |

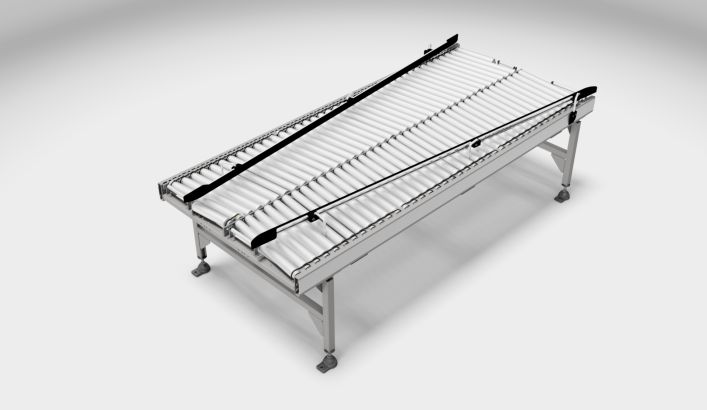

Die next intralogistics Rollermerge Typ 313.11 ist geeignet für den Transport von Behältern, Kartons und anderen Ladungsträgern. Es wird eine Zusammenführung zwei paralleler Bahnen erreicht. Der Antrieb erfolgt über mehrere Motorrollen.
Zusammenführung mittig:
Zusammenführung seitlich:
| Gewichte | Nutzlast (inkl. LHM) [kg/m] | max. 50 |
| Dynamik | Fördergeschwindigkeit [m/s] | 0,1 - 1,0 |
| Aktorik | Antriebsleistung je Antrieb [kW] | 0,05 |
| Umgebung | Temperaturbereich [°C] | 5 - 40 |
| Luftfeuchtigkeit [%] | max. 80 | |
| Oberfläche | Abdeckleiste | hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb |
| Stahlteile | galvanisch verzinkt | |
| Aluminiumteile | natur |
Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage
| Geometrie | Rollenteilung (T) | 62,5 |
| Förderwinkel (FW) [°] | 6,5 | |
| Fördergutbreite | abhängig von EL, maximal empfohlen 1000 | |
| Fördergutlänge | min. 187,5 | |
| Förderlänge (FL) | 2500 | |
| Gesamtbreite mit Zubehör | B + 35 | |
| Gesamtbreite (B) | FB + 60 | |
| Förderbreite (FB) | (2 * EL) + 160 | |
| Einspannlänge (EL) | 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050 | |
| Förderhöhe (FH) | min. 175 | |
| Förderrichtung | nicht reversierbar | |
| Stützenabstand (STA) | max. 2000 | |
| Einrückmaß der Stütze (X) | min. 212,5 | |
| Tragmittel | Rollen (zylindrisch) | |
| Rollendurchmesser (RD) | 50 | |
| Ausrichtung des Fördergutes | mittig / rechts / links am Bahnrand |
Abmessungen in mm, Standardausführung
| Nr. | Artikel | Anzahl |
| 1 | 313.11 - Rollermerge, Antrieb über Motorrolle | 1 |
| 2 | FlexConveyor Steuerung | 1 |
| 3 | Sensorikset | 1 |
| 4 | Abdeckleistenset | 1 |
| 5 | Seitenführungsset | 1 |
| 6 | Stützenset | 1 |
Der Rollermerge dient dazu, zwei parallele Fördergutströme zusammenzuführen. Um die Fördergüter kollisionsfrei, nach dem Reisverschlussprinzip zusammenzuführen, werden definierte Lücken im Förderstrom benötigt. (siehe den Abschnitt „Takten“ im Kapitel „Gurtförderer“).
Gleichmäßige Abstände zwischen den Fördergütern
• Durchsatz pro Fördergutstrom < 1000 Stück/h = Takten via Rollenförderer möglich
• Durchsatz pro Fördergutstrom ≥ 1000 Stück/h = 1 Gurtförderer pro Fördergutstrom
Unregelmäßige Abstande zwischen den Fordergutern
• Generell = 2 Gurtförderer pro Fördergutstrom
