330.01 - Rollenbahn ohne Antrieb
individuell konfigurierbar
Downloads:
Folgende Downloads stehen für dieses Produkt zur Verfügung:
 |
Datenblatt | |
 |
2D-CAD Layout | |
 |
3D-CAD Layout |

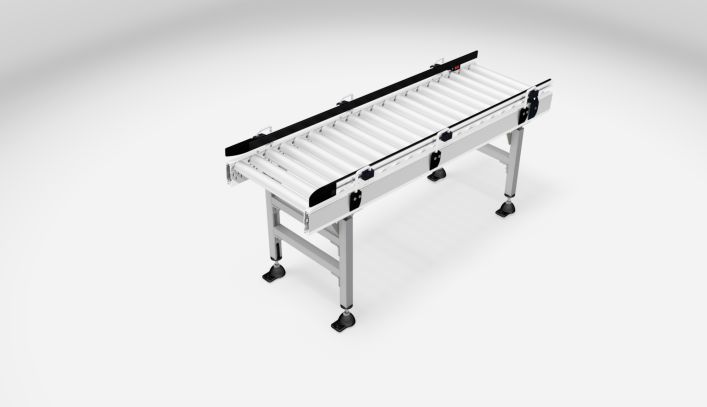

Die next Rollenbahn Typ 330.01 ist ein Förderer ohne Antrieb, der nur mittels Schwerkraft angetrieben wird. Die Rollenbahn ist geeignet für den Transport von Behältern, Kartons und anderen Ladungsträgern.
Die next Rollenbahn ist eine Förderstrecke ohne Antrieb.
Der Antrieb der Rollen erfolgt durch die leichte Neigung der Bahn und die dadurch entstehende Bewegung des Fördergutes über die Rollen. Das Fördergut wird mit einer gemäßigten Geschwindigkeit bis ans Ende der Förderstrecke befördert und wird dort z. B. durch einen Endanschlag gestoppt.
| Gewichte | Nutzlast (inkl. LHM) [kg/m] | max. 50 |
| Dynamik | Fördergeschwindigkeit [m/s] | Abhängig von der Fördersituation |
| Aktorik | Antriebsleistung [kW] | ohne Antrieb |
| Umgebung | Temperaturbereich [°C] | 5 - 40 |
| Luftfeuchtigkeit [%] | max. 80 | |
| Oberfläche | Abdeckleiste | hellgrau / schwarz / rot / signalblau / gelbgrün / signalgelb |
| Stahlteile | galvanisch verzinkt | |
| Aluminiumteile | natur |
Abmessungen in mm, Standardausführung - Sondermaschinen auf Anfrage
| Geometrie | Rollenteilung (T) | 55 | 82,5 | 110 |
| Fördergutbreite | abhängig von EL, maximal empfohlen 1000 | |||
| Fördergutlänge | min. 165 | min. 247,5 | min. 330 | |
| Förderlänge (FL) | unbegrenzt | |||
| Gesamtbreite (B) | EL + 60 | |||
| Gesamtbreite mit Zubehör | B + 35 | |||
| Einspannlänge (EL) | 356 / 450 / 550 / 650 / 750 / 850 / 950 / 1050 | |||
| Neigungswinkel (NW) [°] | 0 ≤ NW ≤ 28 | |||
| Einlaufhöhe (EH) | tan(NW)*FL+AH | |||
| Auslaufhöhe (AH) | min. 135 | |||
| Förderrichtung | reversierbar | |||
| Stützenabstand (STA) | max. 2500 | |||
| Einrückmaß der Stütze (X) | min. 115 | |||
| Tragmittel | Rollen (zylindrisch) | |||
| Rollendurchmesser (RD) | 50 | |||
Abmessungen in mm, Standardausführung
| Lieferumfang gemäß Konfiguration |
Rollenbahnen sind häufig an Arbeitsplätzen oder am Ende von Förderstrecken zu finden. Sie besitzen keinen eigenen Antrieb und werden waagrecht oder mit Gefälle ausgeführt. Das Fördergut wird von Hand oder durch die Schwerkraft transportiert. Bei Rollenbahnen mit Neigung ist darauf zu achten, dass die Geschwindigkeit des Fördergutes nicht zu hoch wird. Die Neigung ist dabei so gering wie möglich zu wählen. Darüber hinaus tritt bei geneigten Rollenbahnen Staudruck auf. Bei der Dimensionierung ist darauf zu achten, dass die unter Kapitel „Staudruck“ aufgeführten Effekte nicht auftreten. Das Ende einer Rollenbahn ist durch einen Endanschlag oder eine Sperre abzuschliesen. Bei geneigten Schwerkraftbahnen sollten die Fördergutgewichte nicht zu unterschiedlich sein.
